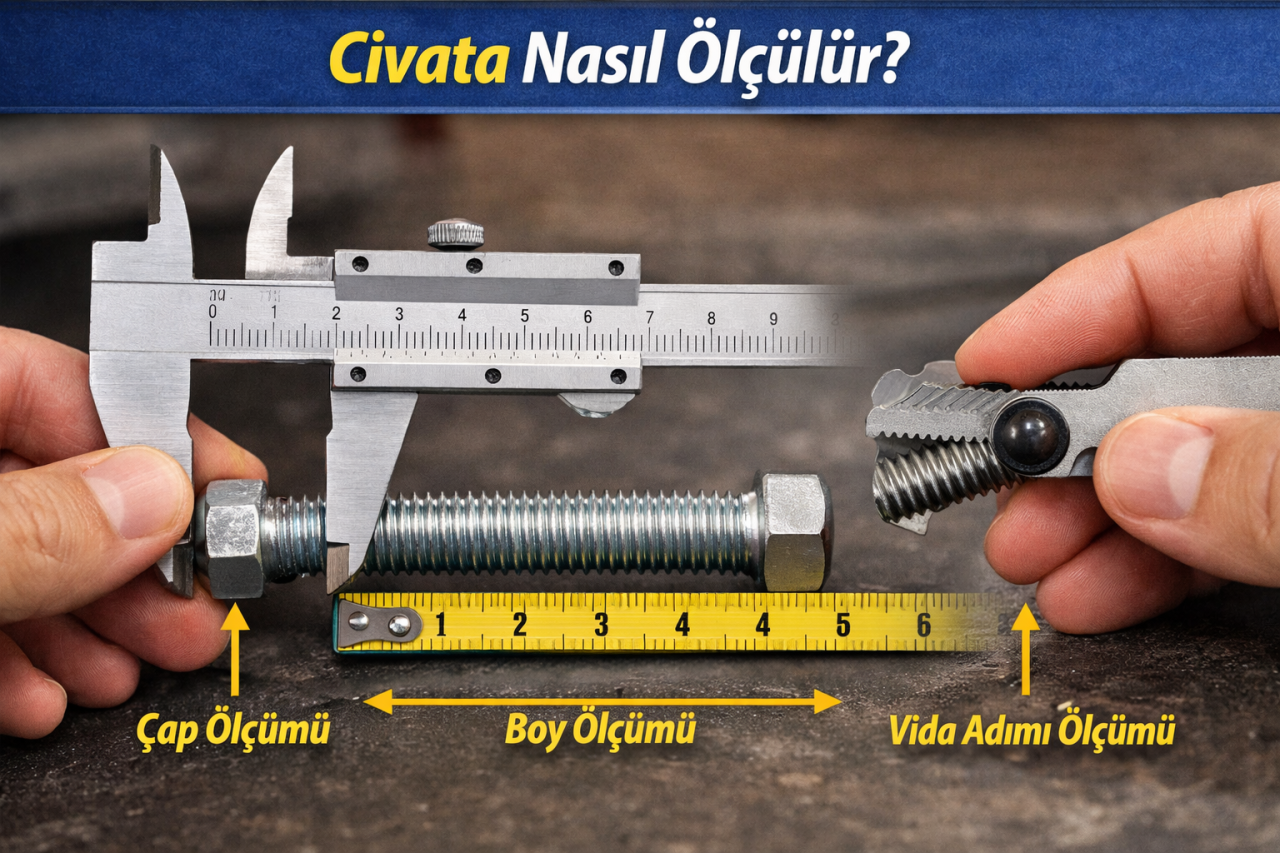

Civata Nasıl Ölçülür? (Adım Adım Civata Ölçme Rehberi)
Civata Ölçüsünü Belirleyen Temel Özellikler
Bir civatanın ölçüsü genellikle üç ana özelliğe göre belirlenir:
-
Çap (Diameter)
-
Boy (Length)
-
Vida adımı (Thread Pitch)
Örneğin bir civata şu şekilde ifade edilir:
M10 x 40
Burada:
-
M10 → civatanın çapını
-
40 mm → civatanın boyunu ifade eder.
1. Civata Çapı Nasıl Ölçülür?
Civatanın çapı, civatanın dış dişlerinin en geniş noktası ölçülerek belirlenir.
Çap ölçümü için genellikle şu aletler kullanılır:
-
Kumpas (en doğru yöntem)
-
Mikrometre
-
Ölçü cetveli
Örneğin kumpas ile ölçüm yaptığınızda civatanın dış çapı yaklaşık 10 mm ise bu civata M10 civata olarak adlandırılır.
En yaygın civata çapları:
-
M6
-
M8
-
M10
-
M12
-
M16
2. Civata Boyu Nasıl Ölçülür?
Civata boyu ölçülürken dikkat edilmesi gereken önemli bir nokta vardır: baş kısmı genellikle ölçüye dahil edilmez.
Civata boyu:
Baş altından civatanın ucuna kadar olan mesafe olarak ölçülür.
Örneğin baş altından uca kadar olan uzunluk 50 mm ise civatanın boyu 50 mm olarak ifade edilir.
3. Vida Adımı Nasıl Ölçülür?
Vida adımı, civatanın dişleri arasındaki mesafeyi ifade eder.
Vida adımı ölçmek için şu yöntemler kullanılabilir:
-
Vida tarağı (thread gauge)
-
Kumpas
-
Cetvel
Örneğin:
-
M10 civatalarda standart vida adımı 1.5 mm’dir.
Bu ölçü civatanın her bir dişi arasındaki mesafeyi ifade eder.
Civata Ölçerken Kullanılan Aletler
Civata ölçmek için kullanılan başlıca ölçü aletleri şunlardır:
-
Kumpas
-
Mikrometre
-
Vida tarağı
-
Cetvel
En doğru ölçüm genellikle kumpas kullanılarak yapılır.
Civata Ölçüsü Nasıl Yazılır?
Civatalar genellikle şu formatta ifade edilir:
Metrik ölçü sistemi
Örnek:
-
M8 x 30
-
M10 x 50
-
M12 x 70
Burada:
-
M → metrik vida tipini ifade eder
-
İlk sayı → çap
-
İkinci sayı → civata boyudur.
Civata Ölçüsü Neden Önemlidir?
Doğru civata ölçüsünü belirlemek şu nedenlerden dolayı önemlidir:
-
Montaj hatalarını önler
-
Bağlantının sağlam olmasını sağlar
-
parçaların zarar görmesini engeller
-
doğru somun ve pul seçimini kolaylaştırır.
Sonuç
Civata ölçmek oldukça basit bir işlemdir. Civatanın çapı, boyu ve vida adımı doğru şekilde ölçülerek uygun bağlantı elemanı seçilebilir.
Özellikle sanayi, makine ve montaj uygulamalarında doğru civata ölçüsü kullanmak güvenli ve sağlam bağlantılar için büyük önem taşır.
